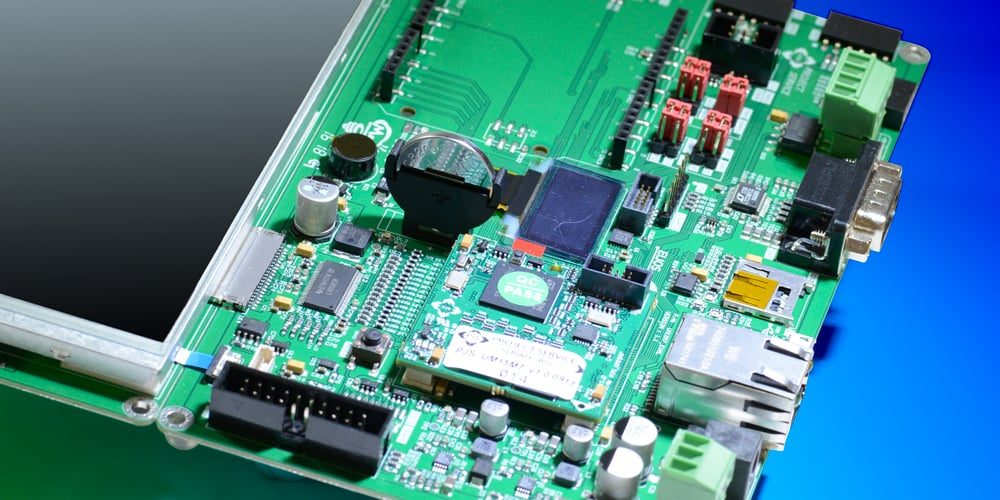

PJS-UM15M7-EVAL

PJS-UM15M7-EVAL supporta il SOM UM15M7, permettendo un facile accesso a tutte le I/O disponibili.

La carrier board è alimentata a 12V DC, tutte le alimentazioni necessarie al SOM e alle periferiche vengono generate a bordo scheda.

La UM15M7-EVAL velocizza il tempo di valutazione del modulo UM15M7 fornendo un ottimo punto di partenza per creare la propria carrier board, mettendo a disposizione tutte le funzionalità e risparmiando tempo per lo sviluppo della propria applicazione.

Specifiche Prodotto


Connectors and Interfaces
  • Two 80-pin board to board Micro-Headers
  • 20-pin JTAG header for download / debug
  • 7″ LVDS display (800 x 480 px)
  • Capacitive Touch Controller
  • 10/100 Mbps Ethernet Interface
  • USB 2.0 OTG Interface
  • uSD Card Interface
  • Configurable RS232 / RS485
  • CAN Interface
  • Five Digilent Pmod compatible interfaces
  • Arduino Interface
  • On-Board OLED display
  • On-Board Expansion I/O
  • Reset push button
  • User LED
Power
  • Internal 5VDC @ 2A Regulator for pheripheral
  • Internal 3.3VDC @ 2A Regulator for UM15M7
  • External 12VDC Jack Input
Dimensions
  • 180 x 160 mm (W x D)
  • Six M3.5 holes for mounting and grounding
Target Application
  • Industrial applications like factory, process, building automation
  • Test and measurement equipment
  • Embedded system-on-module (SOM)

Download datasheet

Download file ZIP
